포장용 다이 라인 생성기: 인쇄업자가 실제로 필요한 것

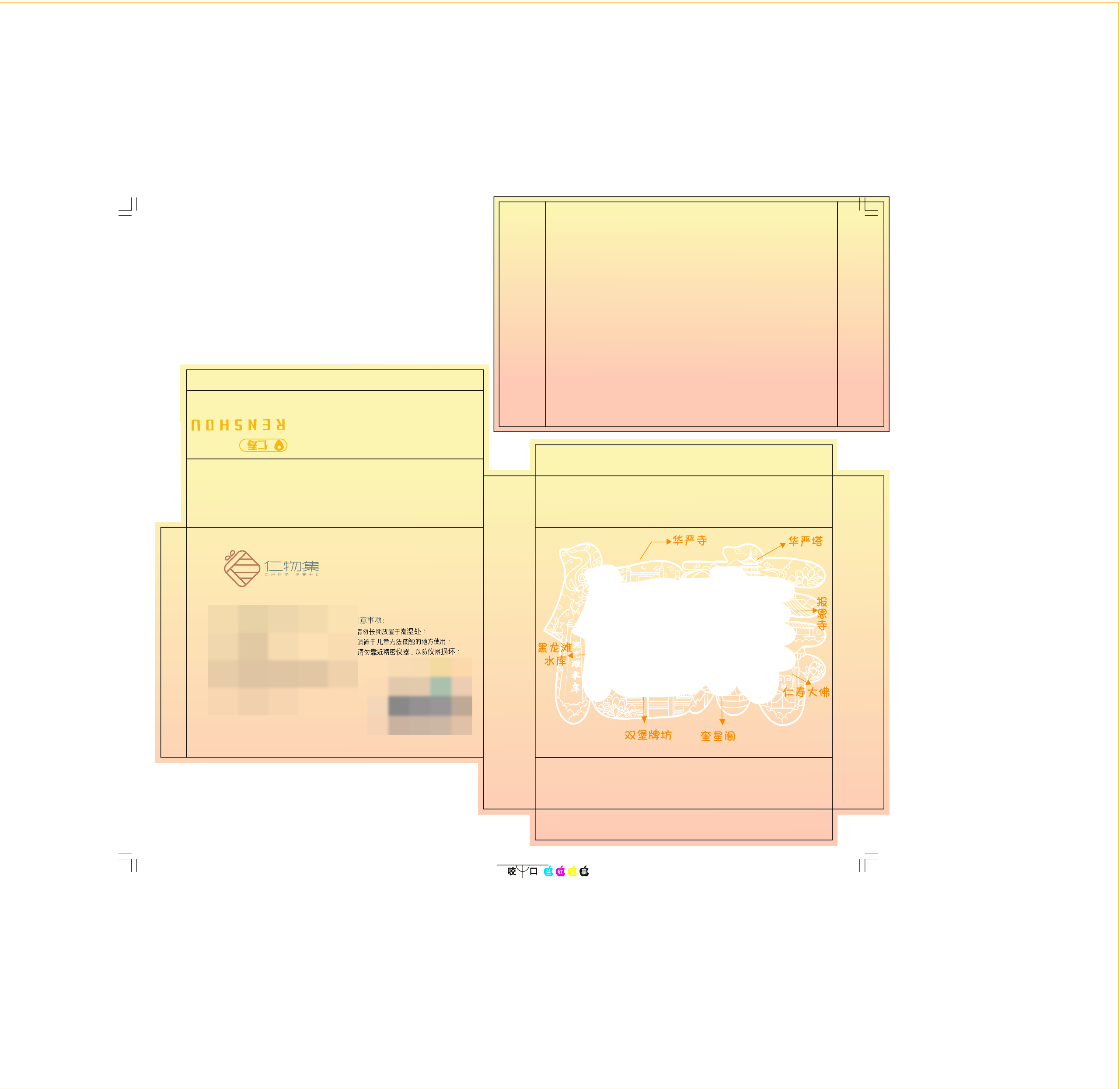

다이 라인은 상자의 그림이 아닙니다. 이는 다이 제작자가 물리적 스틸 룰 다이로 변환하는 평면 절단 계획이며, 그 위의 모든 선은 다른 기계 작업을 의미합니다.

네 가지 거절 사유가 대부분의 수정 요청을 차지하며, 그 중 어느 것도 디자인의 외관과 관련이 없습니다:

1. 자체 레이어에 없는 컷 라인. 다이 메이커는 컷 경로가 분리되어 있어야 합니다 — 보통 CutContour와 같은 명명된 스팟 컬러로 — 아트워크에 포함되지 않아야 합니다. 디자인 내부에 검은색 스트로크로 그려진 컷 라인은 그들의 워크플로우에서 보이지 않습니다.
2. 블리드에 있는 텍스트. 안전 영역 밖의 모든 것은 트림 허용 오차에 대한 도박입니다. 절단은 실행 중에 1~2mm 정도 이동합니다; 가장자리에서 1mm 떨어진 로고는 일부 배치에서 잘릴 것입니다.
3. RGB 아트워크. 프레스는 CMYK로 인쇄합니다. RGB를 보내면 다른 사람이 변환하게 되며, 그 변환 과정에서 색상이 조용히 변합니다.
4. 구조가 없는 평면 파일. 하나로 병합된 래스터는 공장에 분리할 것을 제공하지 않습니다 — 컷 경로, 접는 선, 흰색 잉크 플레이트가 없습니다.

이것은 AI 패키징 목업에서 가장 큰 실패 중 하나이며, 설명보다는 직접 보는 것이 가치가 있습니다.

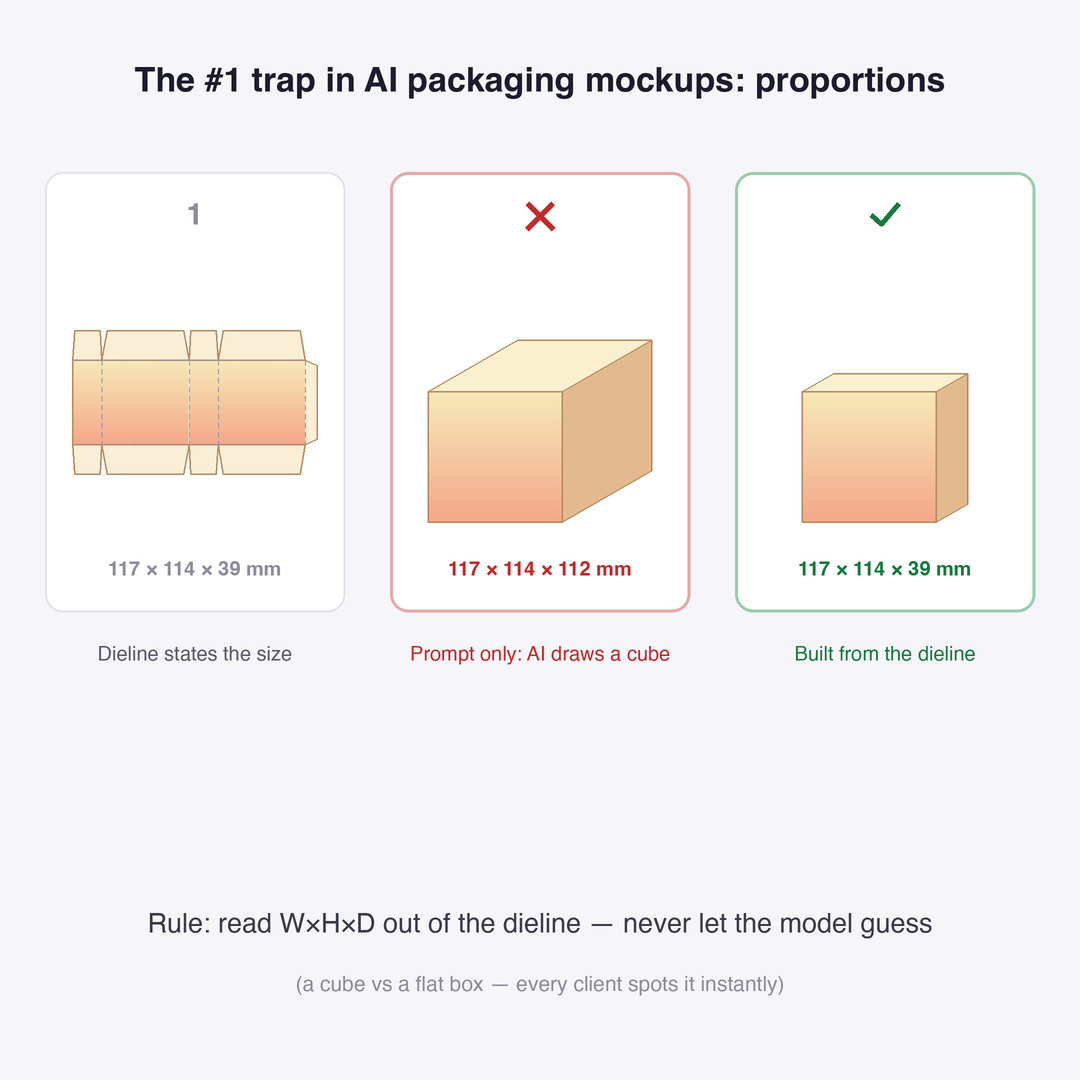

이미지 모델에 “이 디자인의 접힌 상자 목업”을 요청하면 그 비율이 그럴듯해 보이는 상자를 생성합니다. 우리의 테스트에서는 모델이 대략 117 × 114 × 112 mm — 거의 정육면체 — 를 그렸습니다. 이는 다이 라인의 실제 117 × 114 × 39 mm와 비교됩니다. 깊이는 거의 3배 차이가 났습니다.

이 오류는 렌더링 품질과는 무관한 이유로 클라이언트 대화에서 치명적입니다: 평평한 상자와 정육면체는 다른 제품입니다. 실제 제품을 다뤄본 사람이라면 즉시 알아차리며, 목업은 증거가 아닌 책임이 됩니다.

규칙: 다이 라인에서 W×H×D를 읽어 목업 단계에 제약 조건으로 전달하십시오. 기하학은 이미 파일에 명시되어 있습니다. 텍스트 프롬프트에서 다시 도출하는 파이프라인은 유일한 권위 있는 숫자를 버리는 것입니다.

전개도는 대부분의 고객에게 읽기 어렵습니다. 그것은 패널과 표시가 있는 평면 시트입니다. 그 전개도로부터 만들어진 3D 증명은 누구나 읽을 수 있으며 실제 치수를 그대로 유지합니다.

두 가지 아티팩트가 모두 필요하며 서로 다른 대상을 위해 사용됩니다:

• 전개도는 공장으로 갑니다. 그것은 견적을 받는 것이며 다이를 구동하는 것입니다.

• 3D 증명은 고객의 승인과 목록 사진 촬영 브리프에 사용됩니다.

증명은 프롬프트가 아닌 전개도로부터 생성되기 때문에 두 개가 서로 어긋나지 않습니다. 승인은 공장이 자를 동일한 기하학적 구조에서 이루어집니다.

한계를 명확히 하는 것이 또 다른 기능 목록보다 더 유용합니다:

• 변환 시 색상 변화. RGB→CMYK 변환 시 밝고 채도가 높은 색상이 흐려집니다. 해결책은 적당한 채도 상승과 프린터의 ICC 프로파일을 사용하는 것입니다. 이 효과는 고르지 않다는 것을 아는 것이 중요합니다 — 선명한 색상은 많이 변하지만, 흐린 갈색과 회색은 거의 변하지 않습니다 — 따라서 갈색 주제에서 테스트하면 문제가 없다고 잘못 판단할 수 있습니다.

• 흰색 잉크. 투명하거나 금속성 기판에 인쇄할 때는 작품 아래에 별도의 흰색 판이 필요합니다. 이는 효과가 아닌 별도의 파일이며, 모델은 이를 생성하지 않습니다.

• 컷 허용 오차. 작품에 밀착된 컷 경로는 화면에서는 깔끔해 보이지만, 생산 허용 오차에서는 뒷면의 작은 조각이 보입니다.

• 표면뿐만 아니라 구조. 모델은 패널을 아름답게 재디자인할 수 있지만, 보드 두께, 결 방향, 접힘이 갈라질지 여부에 대해서는 아무것도 모를 수 있습니다.

정직한 요약: AI는 표면에는 강하지만 구조에는 약합니다. 작품을 생성하고 적응시키는 데 사용하고, 모든 치수의 진실의 원천으로 다이라인을 사용하세요.

• 포장 목업 생성기 — 파일에 명시된 치수로 도면을 3D 박스 증명으로 접습니다. 프롬프트에서 추론된 치수가 아닙니다.

• 다이컷 스티커 파일 — 아트워크와 함께 별도의 레이어로 컷 경로를 생성합니다.

• 아크릴 공장 내보내기 — 아크릴 공장에서 기대하는 다중 파일 세트를 내보내며, 거울 반사된 뒷면과 백색 잉크 판을 포함합니다.

관련 컬렉션: 포장 템플릿 · 스티커 템플릿

다이컷 또는 아크릴 작업의 출력물은 이미지가 아닌 파일 세트입니다: 앞면 아트워크, 반전된 뒷면, 흰색 잉크 판, 자체 벡터 레이어로 된 절단 경로, 승인용 평면 미리보기, 치수와 재료를 담은 사양서.

이 구조가 핵심입니다. 공장은 아름다운 PNG를 원하지 않습니다 — 분리 가능한 판과 모든 치수에 대한 명확한 숫자를 원합니다. 디자인 작업과 생산 작업은 다른 일이며, 그 사이의 인계는 창의적인 문제보다는 파일 형식 문제입니다.
